Kontenery Orlik

Układ i funkcje obiektu

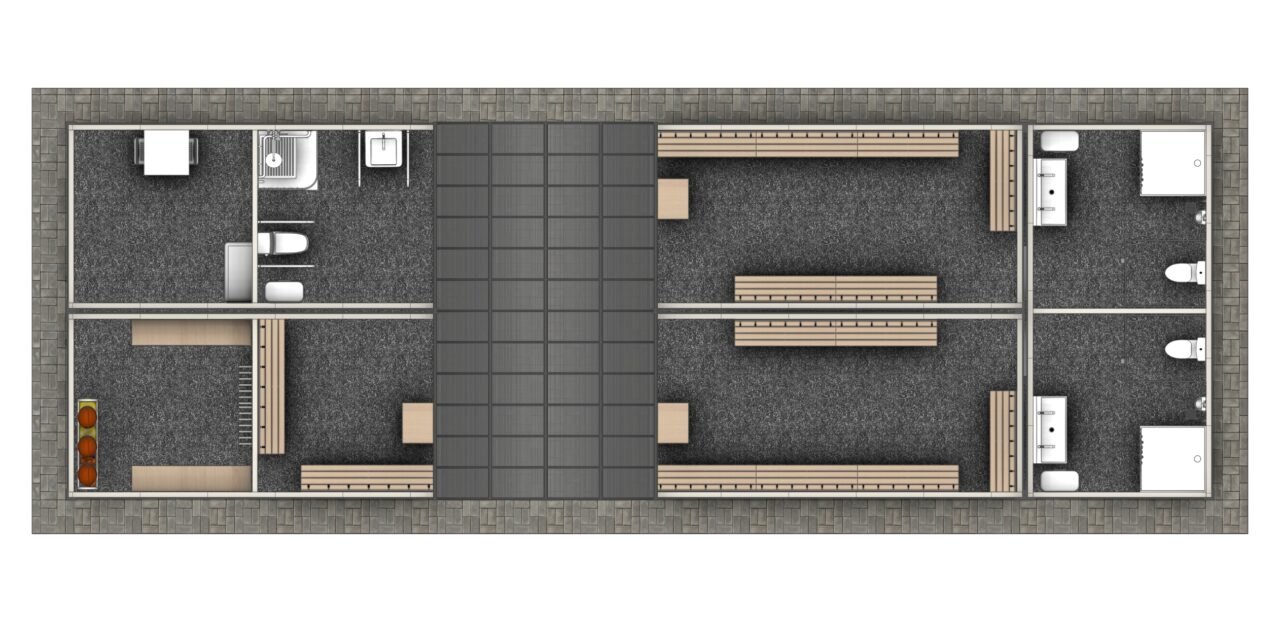

Obiekt składa się z 5 kontenerów ustawionych modułowo:

• 3 kontenery szatniowo-sanitarne – szatnie dla zawodników z prysznicami, umywalkami oraz toaletami,
• 2 kontenery z mniejszą szatnią, WC dla niepełnosprawnych, magazynkiem na sprzęt oraz pomieszczeniem dla animatorów.

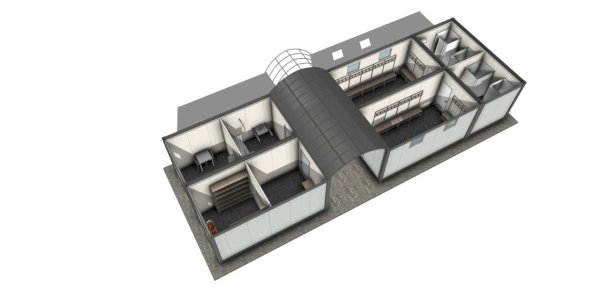

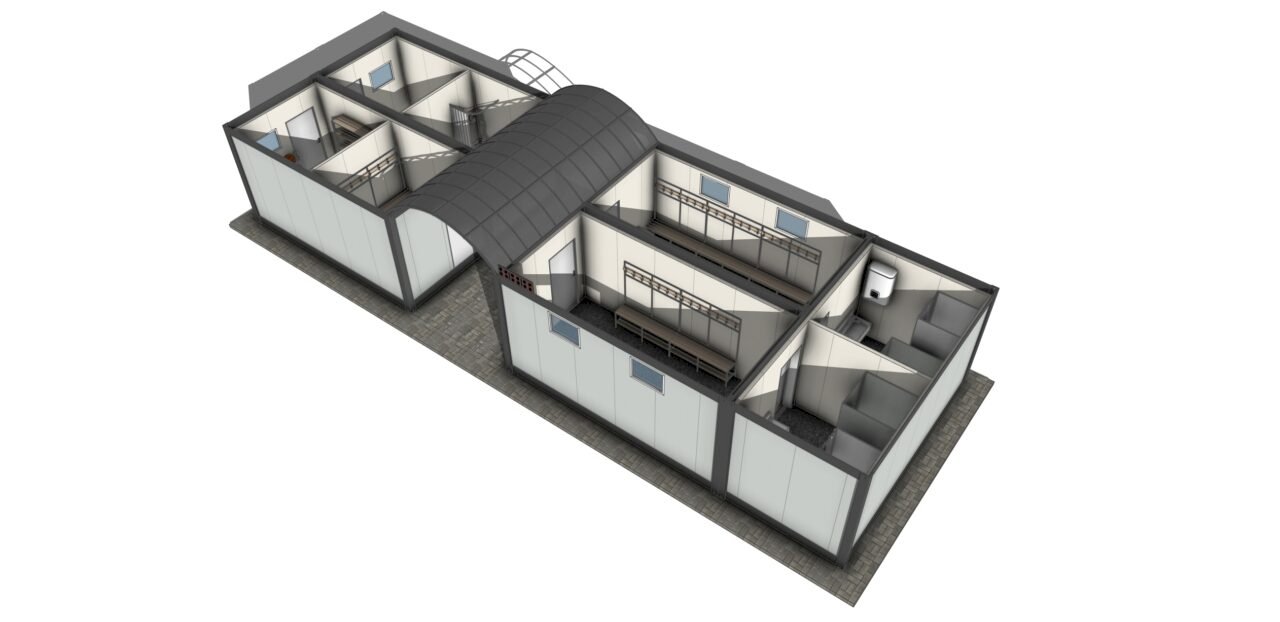

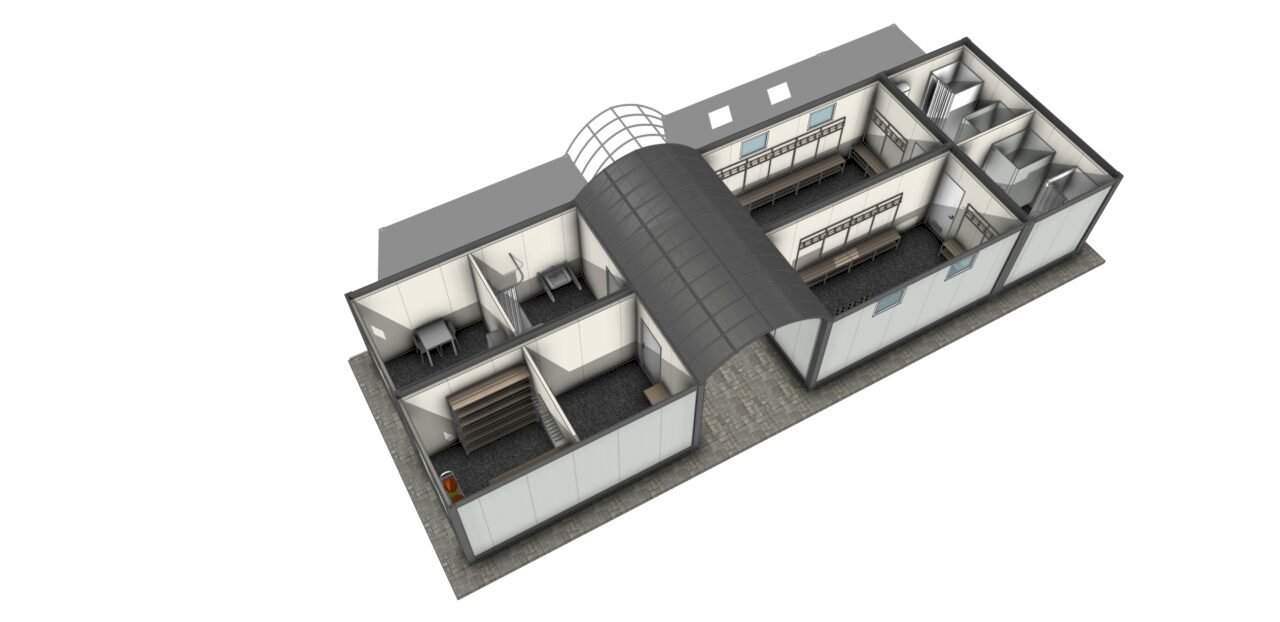

Pomiędzy kontenerami znajduje się łukowe zadaszenie z poliwęglanu komorowego. Przedstawiona wizualizacja to jedna z wielu dostępnych opcji.

Specyfikacja budynku modułowego

• Wymiary kontenerów: 5600 mm x 2800 mm – 5 sztuk
• Wysokość minimalna wewnątrz: 2500 mm
• Wysokość maksymalna zewnętrzna: 2990 mm

Rama konstrukcyjna

• Konstrukcja wykonana z kształtowników stalowych, spawana wg normy PN EN 1090-1+A1:2012 oraz klasy wykonania EXC2
• Oczyszczona i zabezpieczona antykorozyjnie, malowana farbą nawierzchniową strukturalną
• Odprowadzenie wody poprzez rury PCV w narożnikach ramy
• Uchwyty transportowe według standardów ISO w narożach
• Kolor konstrukcji: RAL7016 / RAL7035 / RAL9006 / RAL9010

Podłoga

• Konstrukcja z kształtowników typu „Z”, od dołu zabezpieczona blachą trapezową
• Ocieplona wełną mineralną gr. 100 mm, U=0,038 W/mK
• Folia hydroizolacyjna
• Wykończenie: płyta podłogowa OSB gr. 22 mm, wykładzina PCV, listwy przypodłogowe
• Izolacyjność cieplna: U=0,18 W/m²K

Ściany i dach

• Dach: płyta warstwowa z rdzeniem poliuretanowym PIR gr. 60 mm (U=0,36 W/m²K), wełna mineralna gr. 100 mm (U=0,038 W/mK), blacha trapezowa T35 gr. 0,7 mm
• Ściany zewnętrzne: płyta warstwowa z rdzeniem PIR gr. 80 mm (U=0,27 W/m²K)
• Ściany wewnętrzne: płyta warstwowa PIR gr. 80 mm lub 60 mm
• Kolorystyka:
  • Ściany zewnętrzne: RAL7016 / RAL7035 / RAL9006 / RAL9010
  • Ściany wewnętrzne: RAL9010
  • Ściany działowe obustronnie: RAL9010
  • Dach: RAL9010
  • Blacha trapezowa: RAL7016

Stolarka okienno-drzwiowa

• Drzwi techniczne stalowe standard 900 mm x 2000 mm – 5 szt.
• Drzwi techniczne stalowe standard 1000 mm x 2000 mm – 1 szt.
• Drzwi łazienkowe wewnętrzne z wentylacją 800 mm x 2000 mm – 2 szt.
• Okna jednoskrzydłowe PCV uchylne 800 mm x 600 mm – 6 szt.
• Kolory stolarki:
  • Drzwi techniczne: RAL7038 / RAL7016
  • Drzwi wewnętrzne: białe
  • Okna: RAL9010 / RAL7016

Instalacja elektryczna natynkowa*

• Siłowe gniazdo zewnętrzne podłączeniowe – 1 szt.
• Skrzynka z bezpiecznikami – 1 szt.
• Zabezpieczenie RP – 1 szt.
• Włączniki – 8 szt.
• Lampy LED 40W – 17 szt.
• Gniazdka wewnętrzne 2x230V – 16 szt.
• Bojler 120L – 3 szt.
• Grzejniki elektryczne 1500W – 8 szt.

* Instalacja wykonana według standardu producenta, zmiany wymagają aktualizacji oferty.

Wyposażenie sanitarne*

• WC kompakt – 2 szt.
• Umywalki z szafką – 4 szt.
• Kabiny prysznicowe kontenerowe – 2 szt.
• Pisuar – 2 szt.
• Kabina prysznicowa dla niepełnosprawnych – 1 szt.
• WC kompakt BSD dla niepełnosprawnych – 1 szt.
• Umywalka BSD dla niepełnosprawnych – 1 szt.
• Podłogowa kratka kanalizacyjna – 2 szt.
• Kran ze złączką do podłączenia węża – 2 szt.

* Instalacja według standardu producenta, montaż natynkowy.

Wyposażenie dodatkowe

• Daszek łukowy poszyty poliwęglanem komórkowym łączący kontenery 5600 mm x 3000 mm – 1 szt.
• Uchwyt uchylny dla niepełnosprawnych z nogą 60 cm, biały fi32 – 4 szt.

Inne

• Wentylacja grawitacyjna – 8 kompletów.

Konstrukcja wykonana zgodnie z normą PN EN 1090-1+A1:2012 oraz klasą wykonania EXC2.

Na gotowy wyrób wystawiana jest deklaracja właściwości użytkowych – CE.

Konstrukcja wykonana zgodnie z technologią firmy Alicja Garażyki.
